Leistungsfokussiert
Der aktuellste Stand der Technik
Mensch & Maschine. Erfahrene Zerspanungsspezialisten, die auf einen hoch modernen, leistungsstarken Maschinenpark zurückgreifen können. Wir sondieren den Markt ständig, um zu sehen, welche neuen Möglichkeiten es gibt. Unser Maschinenpark zeigt den Stand der Technik und erlaubt uns, unser Leistungsportfolio in Qualität, Geschwindigkeit und Fertigungstiefe entsprechend Ihres Auftrags fein zu skalieren.
Maschinenliste
3-Achs-Universal-Bearbeitungszentren

C 800 V
Hermle
Abmessungen [mm]:
x: 800
y: 600
z: 500
max. Tischbelastung [kg]:
1.000

DMU 50 T
DMG MORI
Abmessungen [mm]:
x: 500
y: 400
z: 400
max. Tischbelastung [kg]:
200
5-Achs-CNC-Fräsbearbeitungszentren

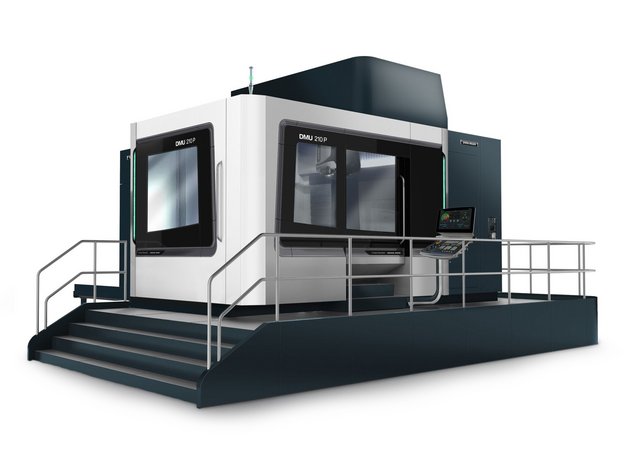

DMU 210 P
DMG MORI
Abmessungen [mm]:
x: 1.800
y: 2.100
z: 1.250
max. Tischbelastung [kg]:
8.000

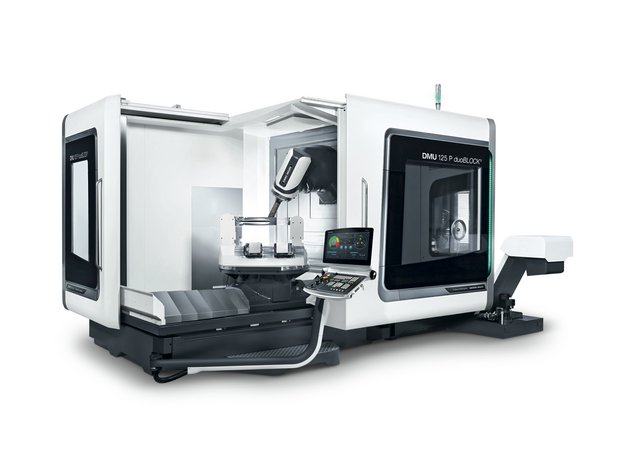

DMU 125 P duoBLOCK (3. Generation)
DMG MORI
Abmessungen [mm]:
x: 1.250
y: 1.250
z: 1.000
max. Tischbelastung [kg]:
2.500

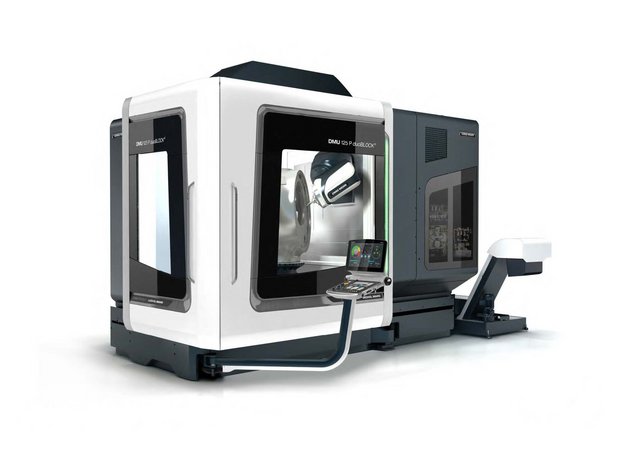

DMU 125 P duoBLOCK (4. Generation)
DMG MORI
Abmessungen [mm]:
x: 1.250
y: 1.250
z: 1.000
max. Tischbelastung [kg]:
2.800

DMC 125 U duoBLOCK
DMG MORI
Abmessungen [mm]:
x: 1.250
y: 1.250
z: 1.000
Palettenwechselsystem
max. Tischbelastung [kg]:
2.000

DMU 100 P duoBLOCK
DMG MORI
Abmessungen [mm]:
x: 1.000
y: 1.000
z: 1.000
max. Tischbelastung [kg]:
2.000

DMU 90 P duoBLOCK
DMG MORI
Abmessungen [mm]:
x: 900
y: 1.050
z: 850
max. Tischbelastung [kg]:
1.800

ROBODRILL α-D21LiA5
FANUC
Abmessungen [mm]:
x: 700
y: 400
z: 330
max. Tischbelastung [kg]:
300
CNC-Bohrwerke

CUTMAX 3PT-H140 25T
WOTAN
Abmessungen [mm]:
x: 4.000
y: 2.500
z: 800
w: 2.000
max. Tischbelastung [kg]:
25.000

RAPID 2
WOTAN
Abmessungen:
x: 3.500
y: 2.500
z: 800
w: 1.250
max. Tischbelastung [kg]:
25.000
CNC-Drehtechnik

CTX 400+C
Gildemeister
Abmessungen [mm]:
Ø: 300
z: 500
Schleiftechnik

PERFEKT B10 SPS-NK
ELB-Flachschleifmaschine
Abmessungen [mm]:
x: 1.000
y: 450
z: 500

PUR-H 1000
RIBON-Rundschleifmaschine
Abmessungen [mm]:
x: 1.000 (Spitzenweite)
z: 160 (Spitzenhöhe)
Messtechnik im klimatisierten Messraum (20°C)

SCIROCCO-nt 13-20-10
Brown & Sharpe
Art:
3D-Koordinaten-Messmaschine
Abmessungen [mm]:
x: 2.000
y: 1.300
z: 1.000
Messgenauigkeit [µm]:
4 + L/300 (L in mm)

CONTURA 7/7/6
ZEISS
Art:
3D-Koordinaten-Messmaschine mit Scanfunktion
Abmessungen [mm]:
x: 700
y: 700
z: 600
Messgenauigkeit [µm]:
1,5 + L/350 (L in mm)

ACCURA 20/42/15
ZEISS
Art:
3D-Koordinaten-Messmaschine mit Scanfunktion
Abmessungen [mm]:
x: 4.200
y: 2.000
z: 1.500
Messgenauigkeit [µm]:
3,6 + L/300 (L in mm)

ROMER Modell 5036
HEXAGON
Art:
mobiler Messarm
Abmessungen [mm]:
x: bis 3.000
Messgenauigkeit [µm]:
68

ROMER Absolute Arm RA7335SE
HEXAGON
Art:
3D-taktiles und optisches Messen mit integriertem Laser-Scanner
Abmessungen [mm]:
x: 50 bis 3.500
Messgenauigkeit [µm]:
99 - 140

ATOS III
GOM
Art:
optisches 3D-Messsystem (kamerabasiert)
Abmessungen [mm]:
x: 700
y: 530
x: 520
Messgenauigkeit [µm]:
100

HandySCAN BLACK Elite 3D
CREAFORM
Art:
3D-Laser-Handscanner
Abmessungen [mm]:
x: 50 bis 4.000
Messgenauigkeit [µm]:
25 + 40/m
CAD/CAM-Programmierung

externer Programmierarbeitsplatz
Software:
SOLIDWORKS / Mastercam 2019 (2020)
Hochpräzise
Unser vollausgestattetes Messzentrum
Ein klimatisierter Raum voller Messtechnik, die uns erlaubt, die gefertigte Qualität zu prüfen, zu dokumentieren und auch kontinuierlich zu optimieren. Neben 3D-Messmaschinen setzen wir auch auf moderne Laser-Scanner. Die von uns präferierten Systeme von Zeiss, Brown & Sharpe, Hexagon, GOM und Creaform liefern uns verlässlich hochgenaue Messergebnisse. Qualität ist bei uns weder Glaube noch Zufall, sondern handfest nachgemessene Realität.
